Esempi MEP Suite Professional
Scarica esempi completi realizzati con il Modulo Idronico di MEP Suite Professional.
Ogni esempio comprende il progetto MEP Suite e la relativa documentazione tecnica.

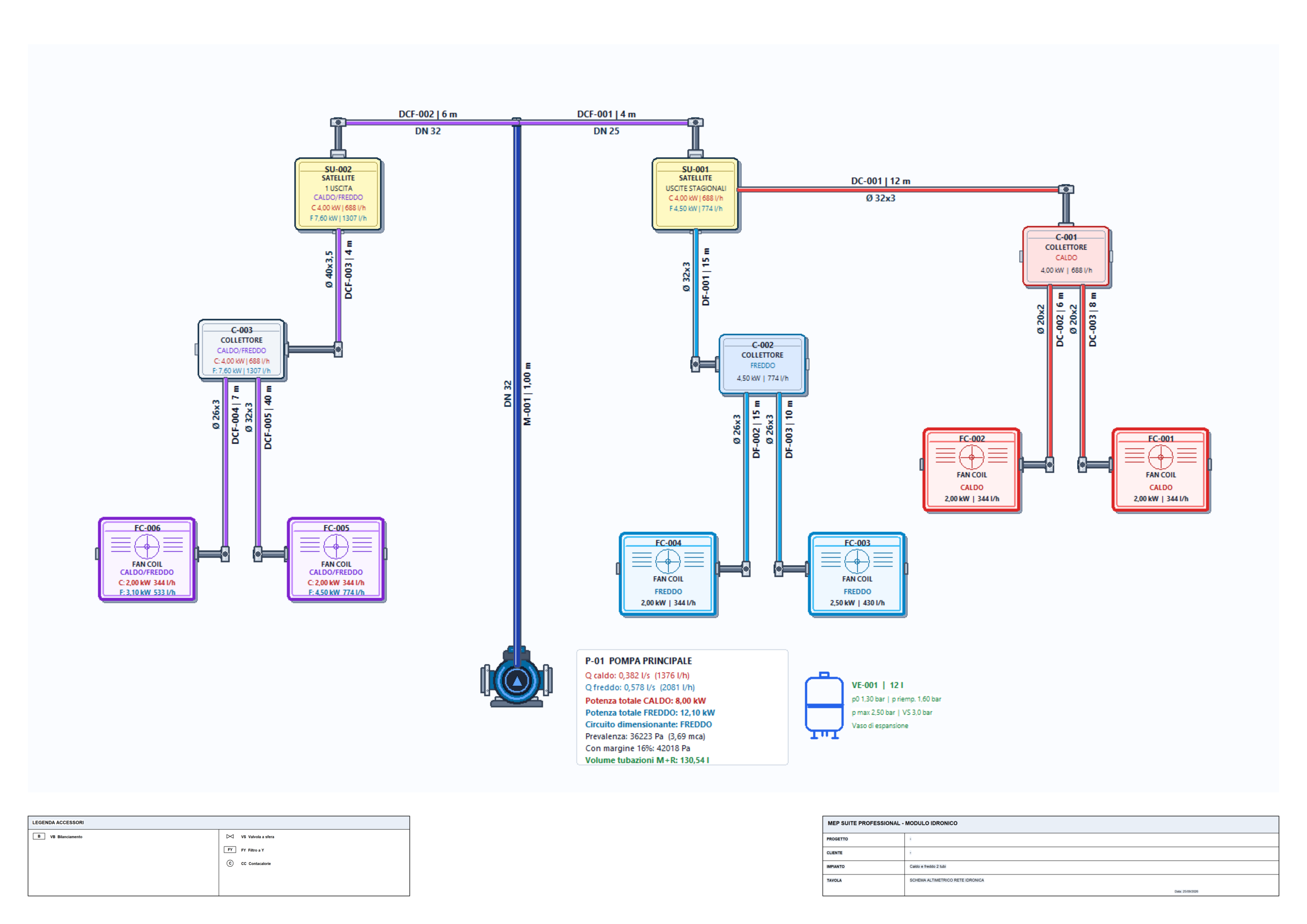

2 tubi caldo/freddo – Satelliti, collettori e terminali – 2 utenze
Rete idronica a 2 tubi caldo/freddo con satelliti, collettori e terminali per 2 utenze.
Tipologia: Caldo + Freddo – 2 tubi
Modulo: Progettazione Rete Idronica

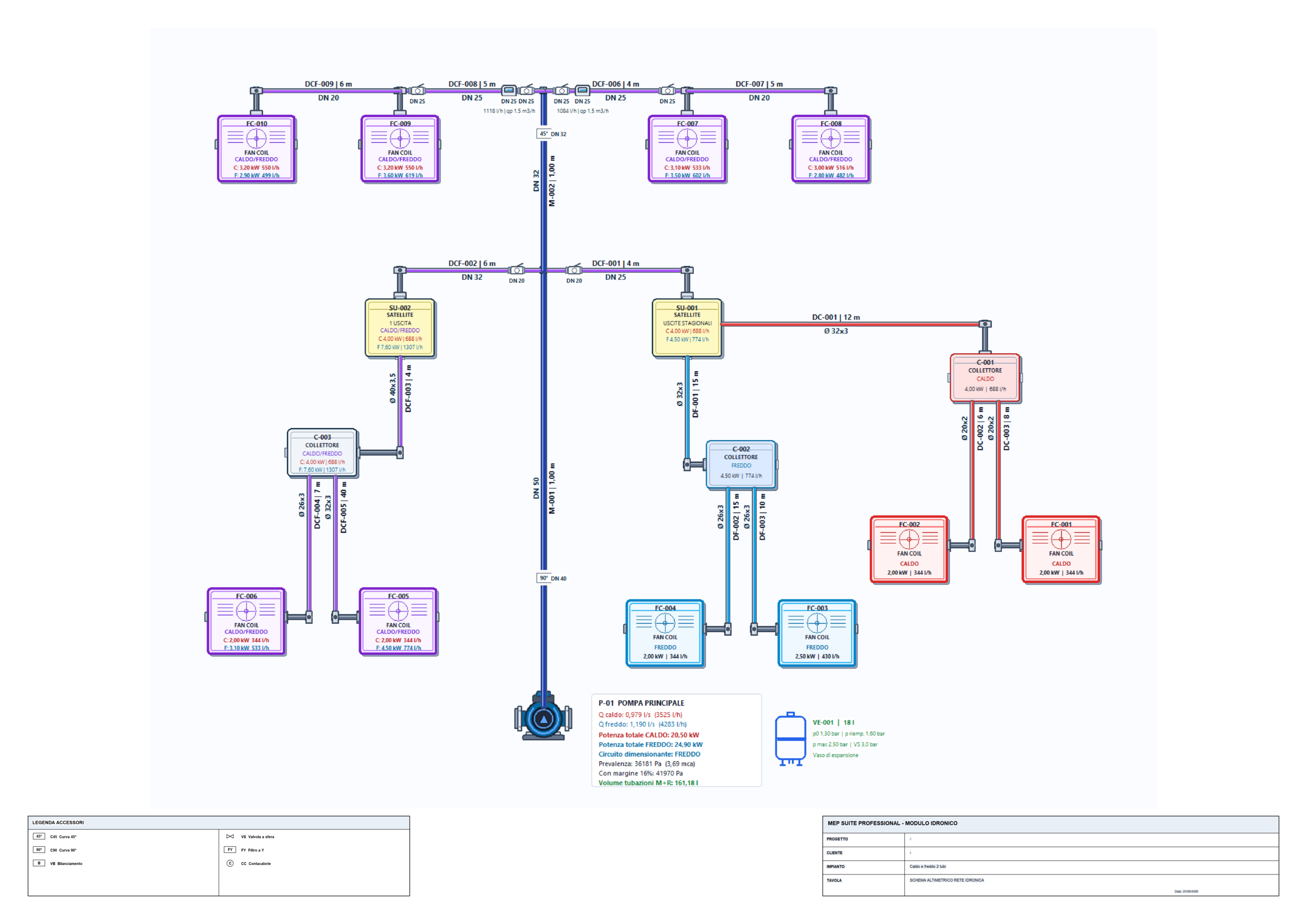

2 tubi caldo/freddo – Satelliti, collettori e terminali – 4 utenze
Rete idronica a 2 tubi caldo/freddo con satelliti, collettori e terminali per 4 utenze.
Tipologia: Caldo + Freddo – 2 tubi
Modulo: Progettazione Rete Idronica

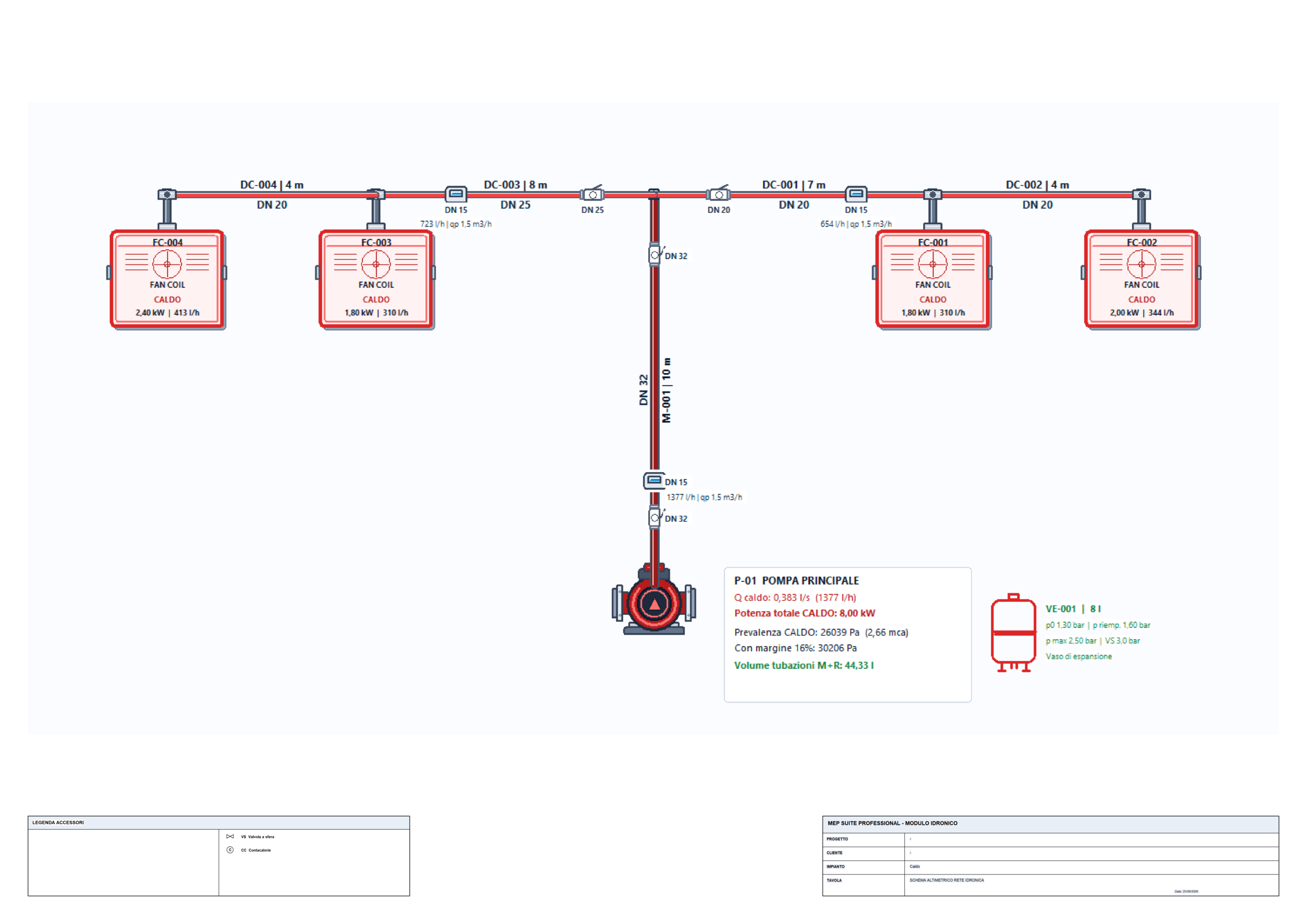

2 tubi caldo – Contacalorie e terminali – 2 utenze
Impianto a 2 tubi per riscaldamento con contacalorie, terminali e 2 utenze.
Tipologia: Caldo – 2 tubi
Modulo: Progettazione Rete Idronica

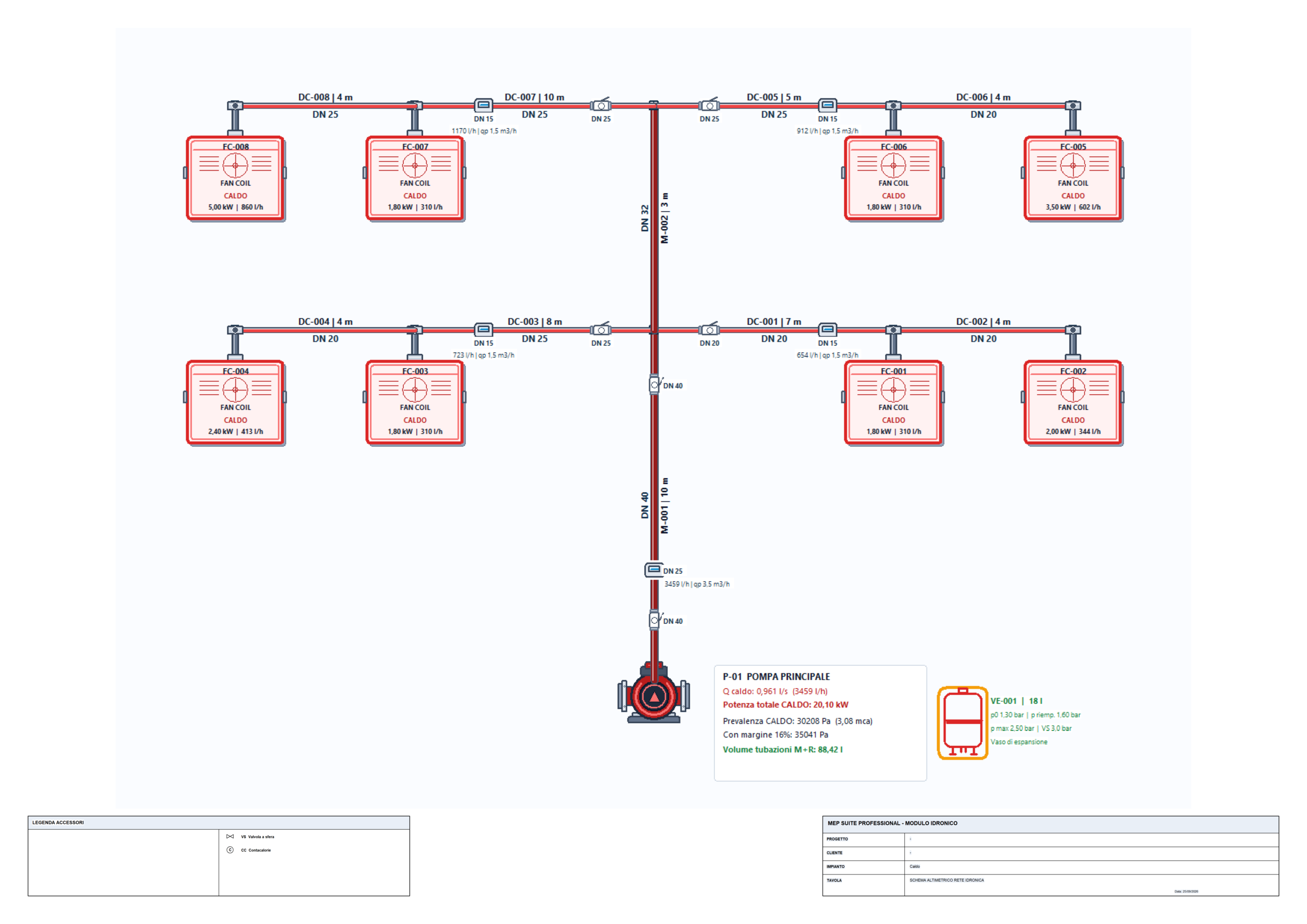

2 tubi caldo – Contacalorie e terminali – 4 utenze
Impianto a 2 tubi per riscaldamento con contacalorie, terminali e 4 utenze.
Tipologia: Caldo – 2 tubi
Modulo: Progettazione Rete Idronica

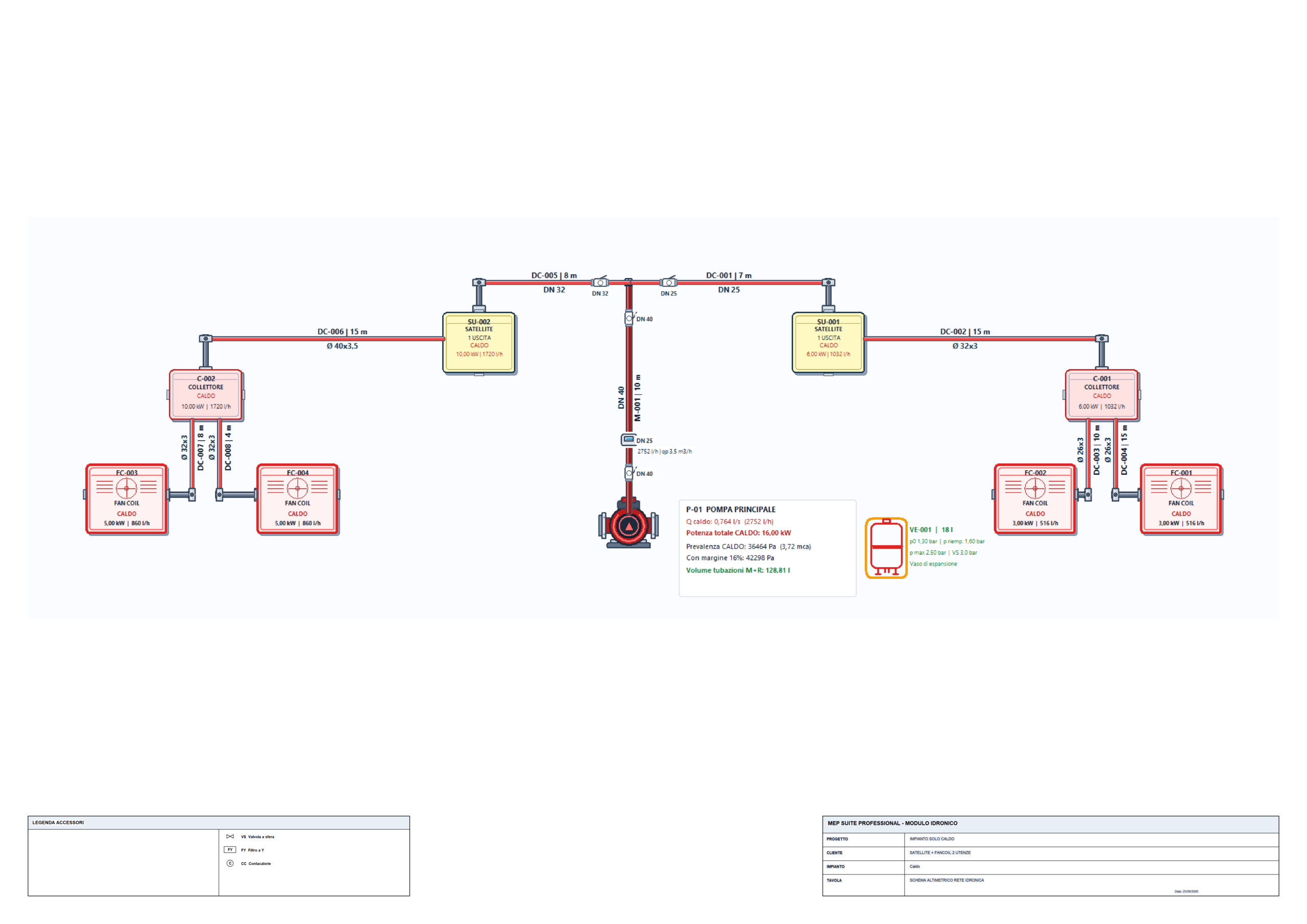

2 tubi caldo – Satellite e fan coil – 2 utenze
Impianto a 2 tubi caldo con satellite e fan coil per 2 utenze.
Tipologia: Caldo – 2 tubi
Modulo: Progettazione Rete Idronica

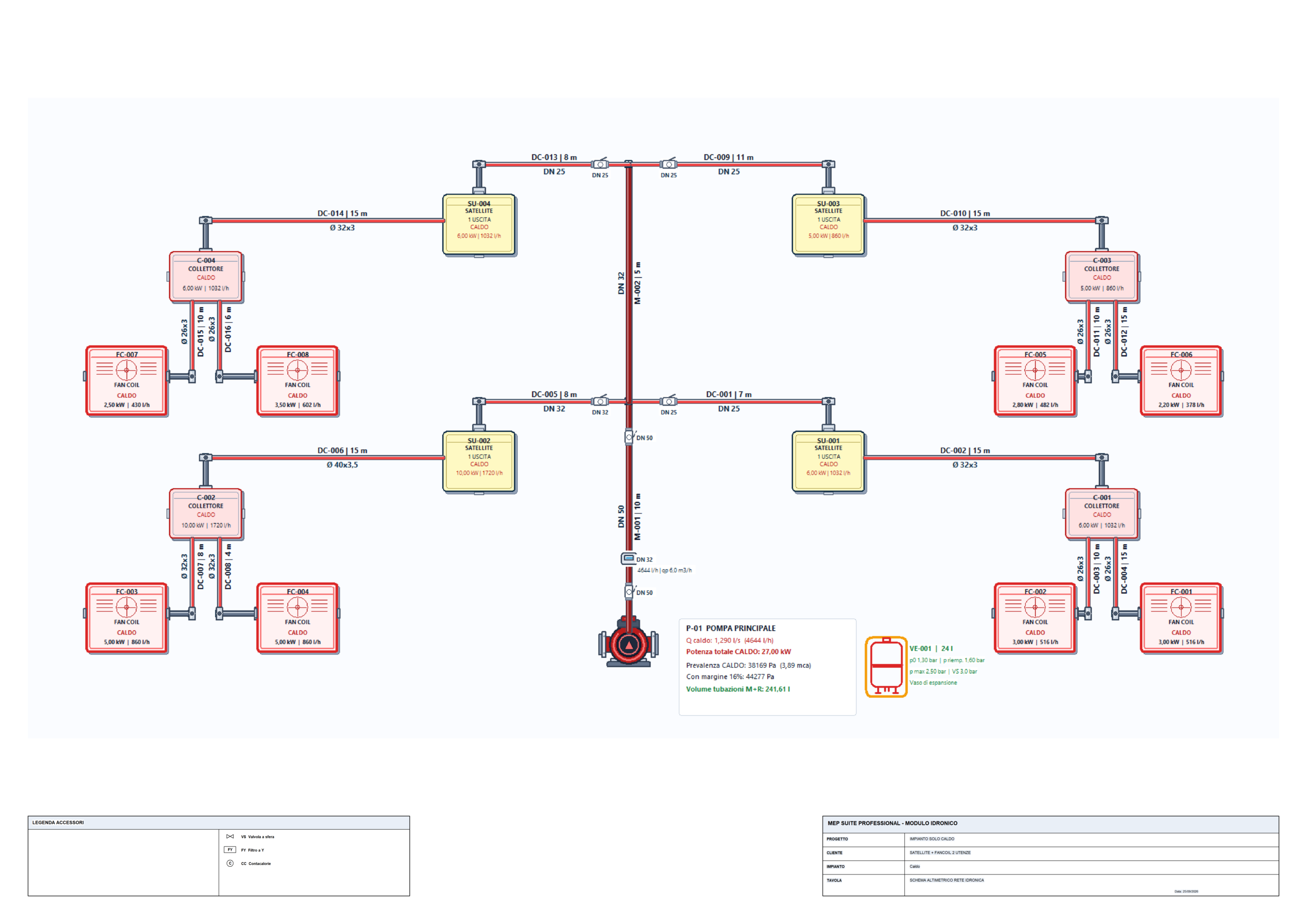

2 tubi caldo – Satellite e fan coil – 4 utenze
Impianto a 2 tubi caldo con satellite e fan coil per 4 utenze.
Tipologia: Caldo – 2 tubi
Modulo: Progettazione Rete Idronica

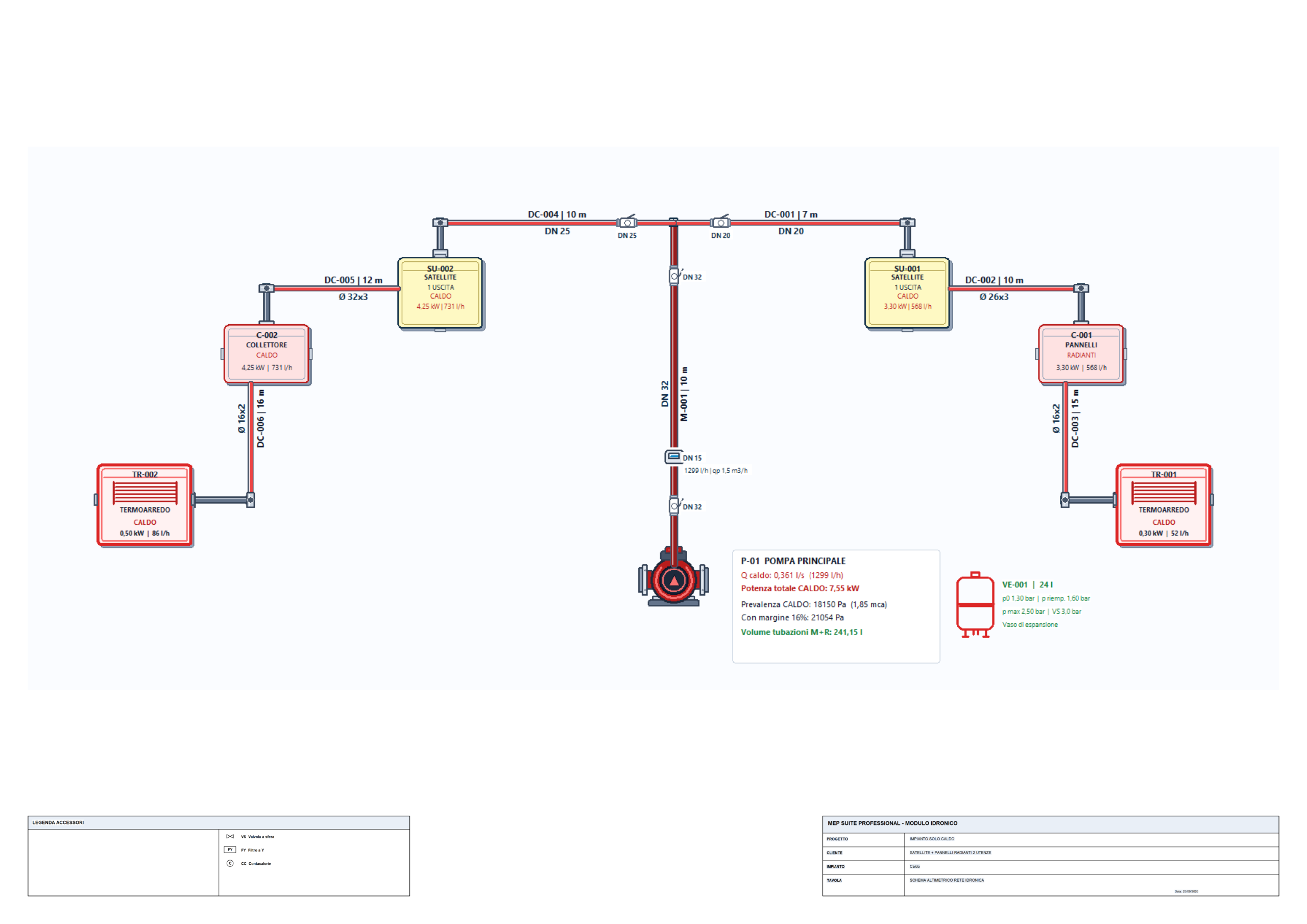

2 tubi caldo – Satellite e pannelli radianti – 2 utenze
Impianto a 2 tubi caldo con satellite e pannelli radianti per 2 utenze.
Tipologia: Caldo – 2 tubi
Modulo: Progettazione Rete Idronica

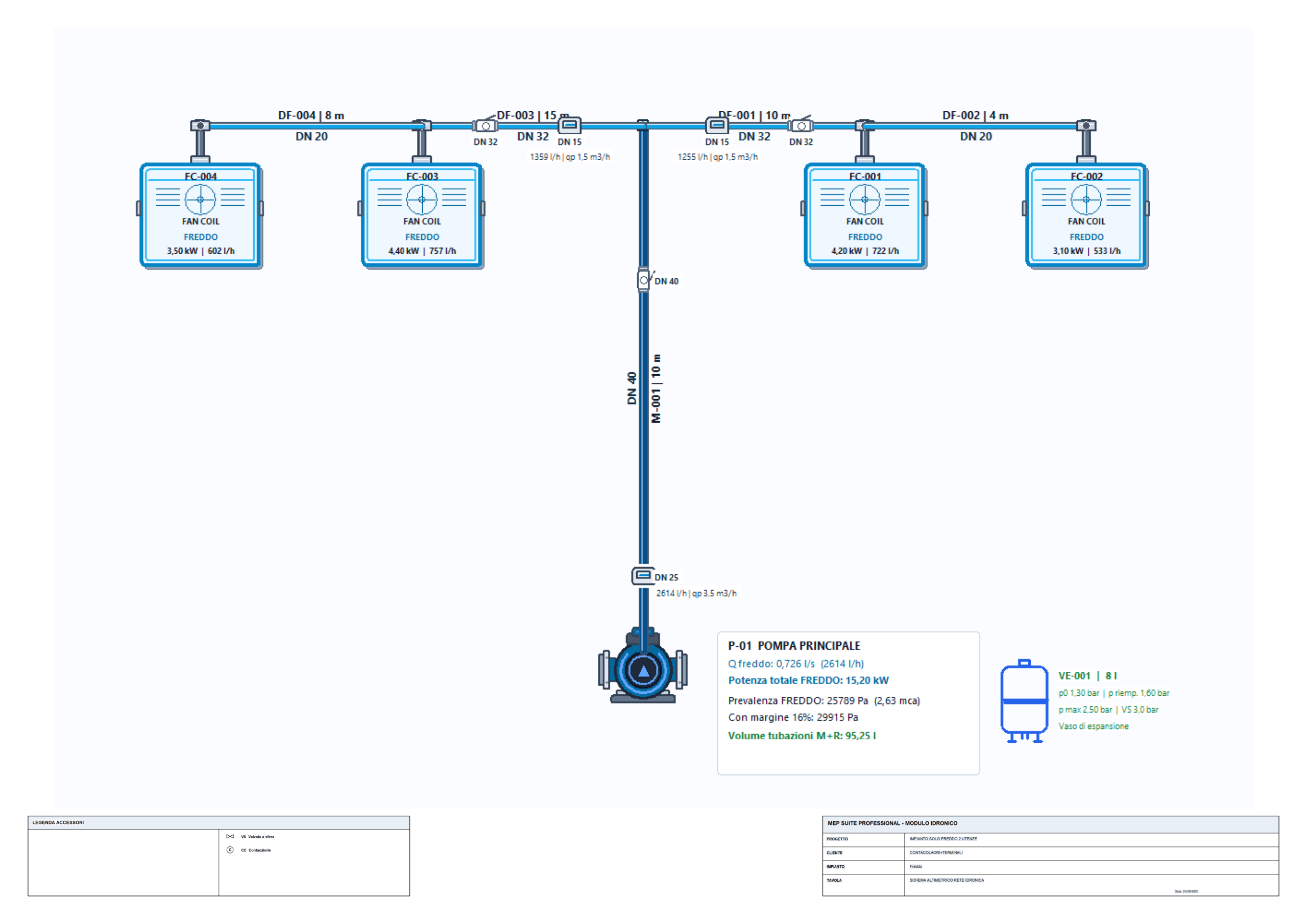

2 tubi freddo – Contacalorie e terminali – 2 utenze
Impianto a 2 tubi per raffrescamento con contacalorie, terminali e 2 utenze.
Tipologia: Freddo – 2 tubi
Modulo: Progettazione Rete Idronica
2 tubi freddo – Contacalorie e terminali – 4 utenze
Impianto a 2 tubi per raffrescamento con contacalorie, terminali e 4 utenze.
Tipologia: Freddo – 2 tubi
Modulo: Progettazione Rete Idronica

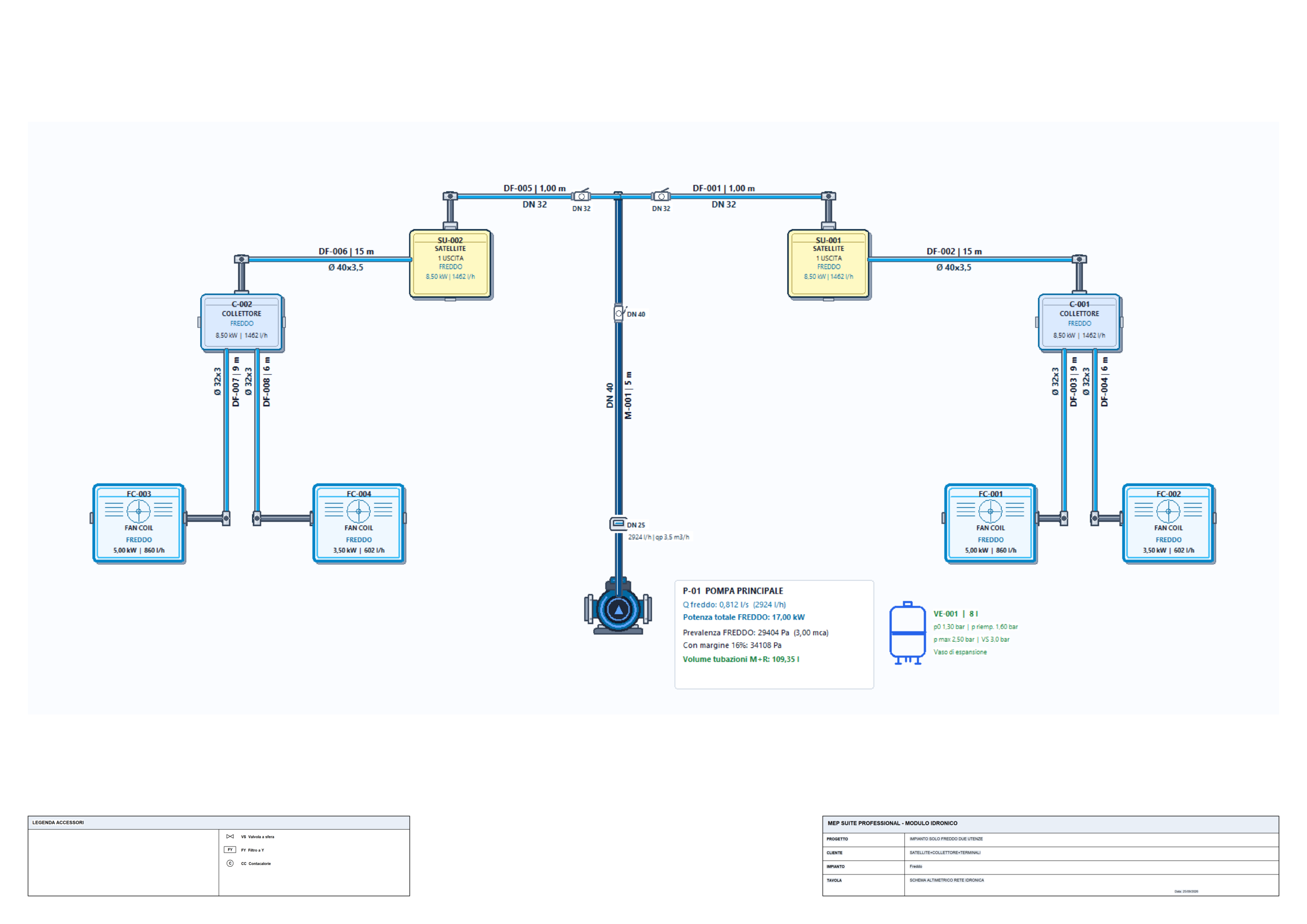

2 tubi freddo – Satelliti, collettori e terminali – 2 utenze
Rete idronica a 2 tubi freddo con satelliti, collettori e terminali per 2 utenze.
Tipologia: Freddo – 2 tubi
Modulo: Progettazione Rete Idronica

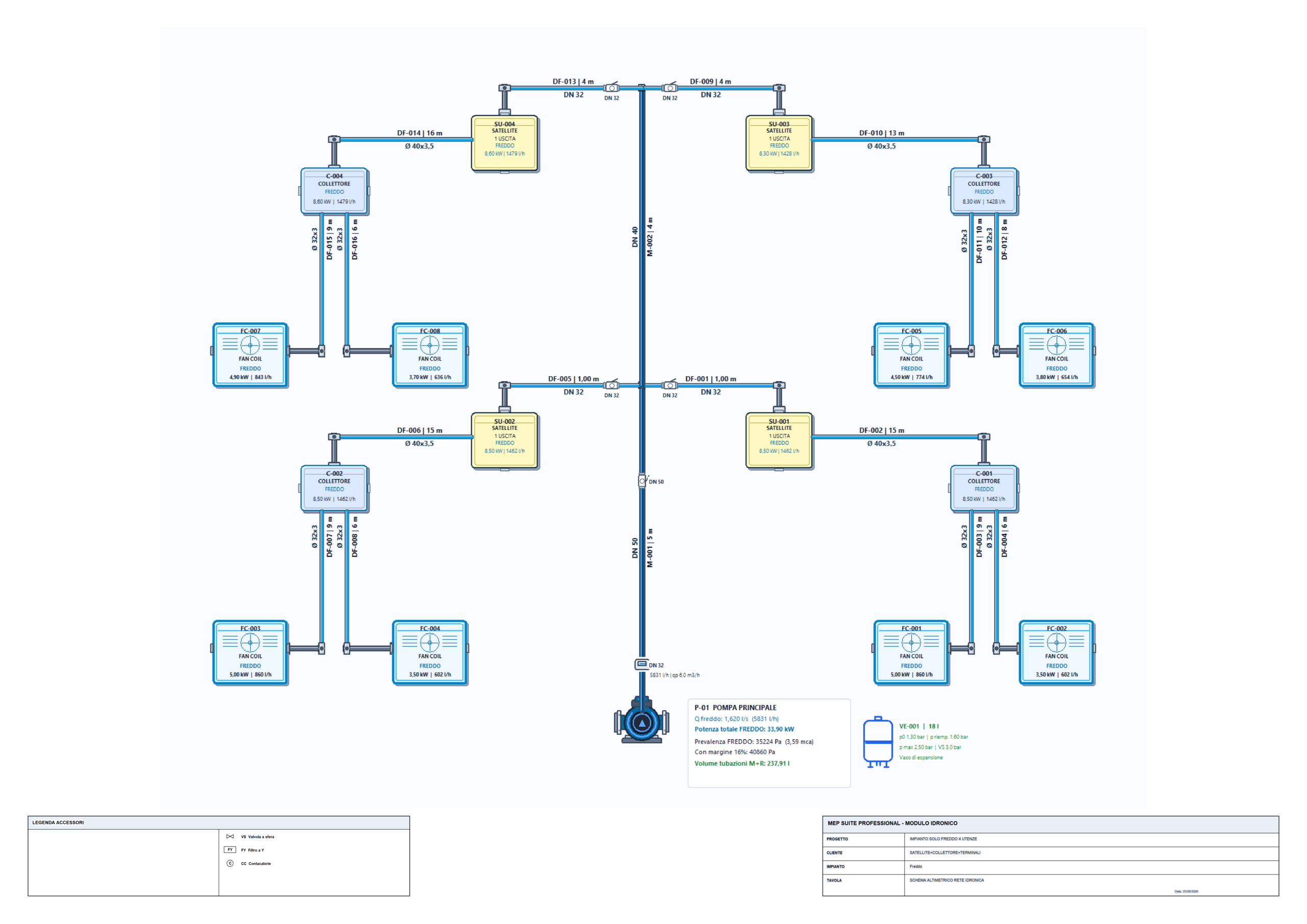

2 tubi freddo – Satelliti, collettori e terminali – 4 utenze
Rete idronica a 2 tubi freddo con satelliti, collettori e terminali per 4 utenze.
Tipologia: Freddo – 2 tubi
Modulo: Progettazione Rete Idronica

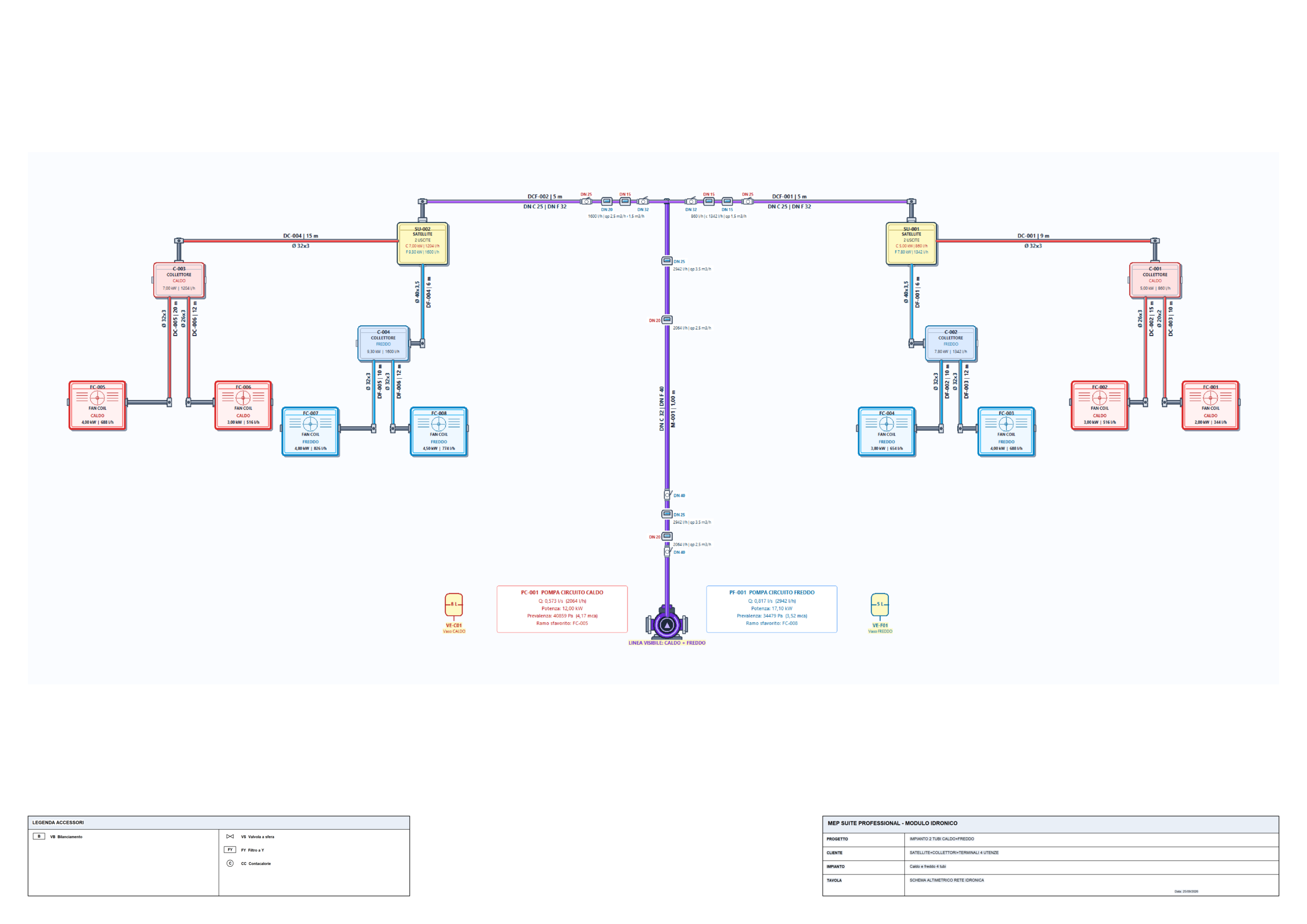

Impianto idronico a 4 tubi – 2 utenze
Esempio completo di rete idronica a 4 tubi caldo e freddo con 2 utenze.
Tipologia: Caldo + Freddo – 4 tubi
Modulo: Progettazione Rete Idronica

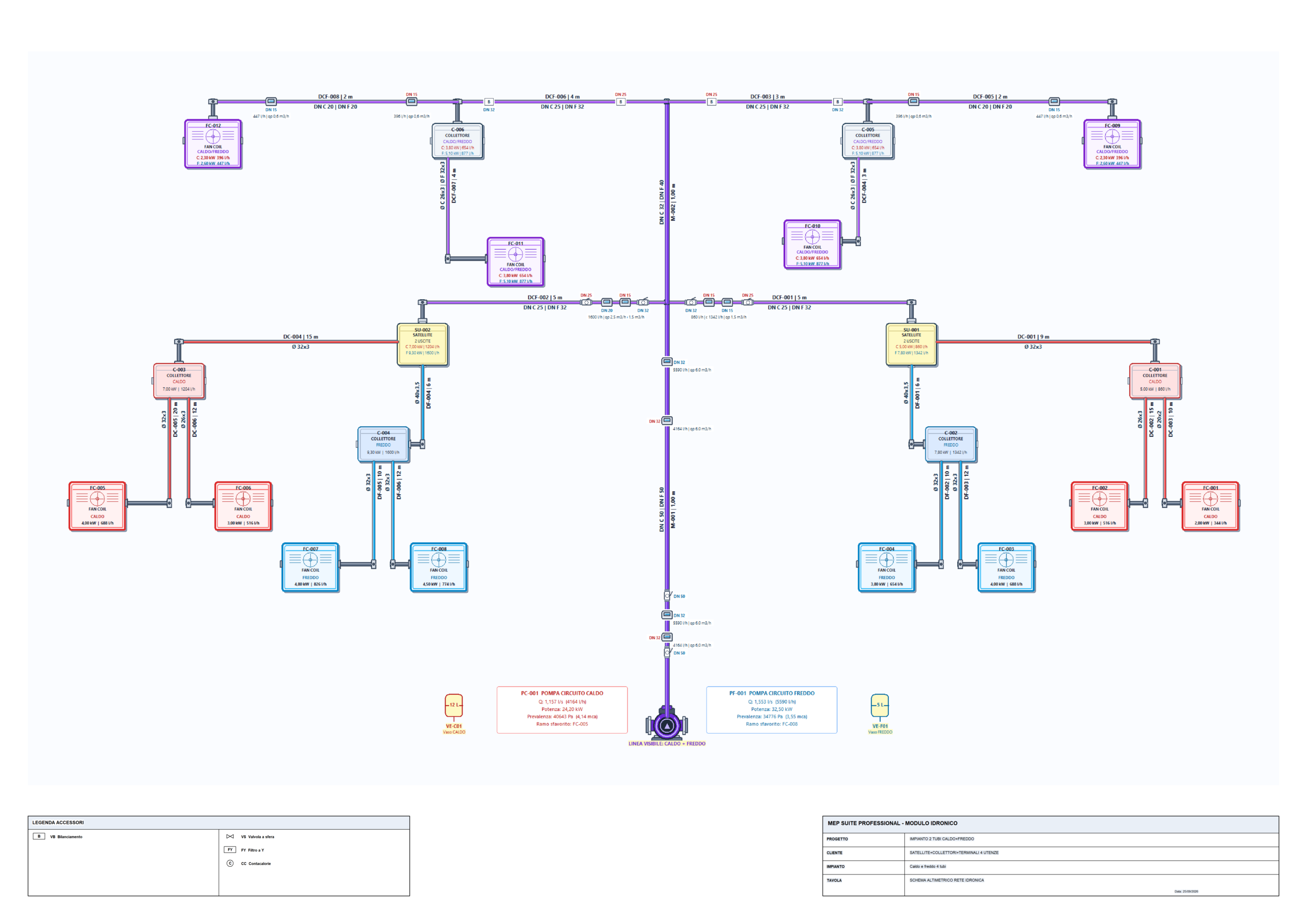

Impianto idronico a 4 tubi – 4 utenze
Esempio completo di rete idronica a 4 tubi caldo e freddo con 4 utenze.
Tipologia: Caldo + Freddo – 4 tubi
Modulo: Progettazione Rete Idronica
I file vengono forniti in formato ZIP. Dopo il download, estrai il contenuto e apri il progetto
.mep da MEP Suite Professional tramite il comando APRI.
Nel pacchetto sono inoltre disponibili l’altimetrico DXF, l’immagine del progetto e i report tecnici disponibili.
